利用很多小孔代替大直徑排氣管噴口，使發生的干擾噪聲減少，降低了湍流噪聲。蒸汽經過小孔起到阻尼作用，對產生噪聲的能量上有所消耗，更主要的是小孔噴咀產生的噪聲頻率非常高，超出人耳聽覺頻率20kHZ以上，從而達到消音效果。

小孔消聲器孔板材質采用不銹鋼或碳鋼制作，接管材質按溫度壓力選定。小孔消音器采用多層孔板卷筒制作而成，具有體積小，重量輕，強度高，安裝檢修方便等優點。

②抗噴阻復合消聲器原理特點：

抗噴阻復合消聲器根據抗、噴、阻復合消音原理設計而成。內部采用小孔消音外加殼體，殼體內壁設有吸音材料，出口處設有消音板等復合性設計。蒸汽經過小孔擴容降壓消音后，蒸汽聲波進入多孔吸聲材料中的無數小孔內，激發多孔材料分子震動，使聲能為了克服摩擦阻力和粘滯力而變成熱能，即達到了理想的消聲效果，更保證了蒸汽順利排除。復合型消音器中的阻聲片具有良好的吸收中高頻噪音，消音效果更好。

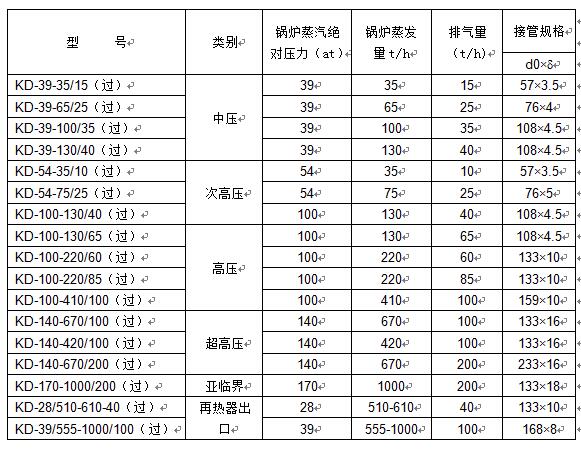

除氧器排汽消聲器小孔型式選型列表

型號說明：如：KD-39-35/15（過）KD-小孔點火排汽消聲器；39-鍋爐蒸汽絕對壓力；35-鍋爐蒸發量；15-排氣量

除氧器排汽消聲器抗噴阻復合型式選型列表

型號說明：如：FD-39-35/15（過）FD-抗噴阻復合型點火排汽消聲器；39-鍋爐蒸汽絕對壓力；35-鍋爐蒸發量；15-排氣量

型號	類別	外型尺寸			底座螺孔			接管規格
		總長	外殼高度	殼體外徑	孔距	孔徑	孔數
		L	L1	D	b	d1	n	d0×δ
FD-39-35/15(過）	中壓	1556	1356	460	322	20	4	57×3.5
FD-39-65/25（過）		1848	1648	560	392	20	4	76×4
FD-39-100/35（過）		1818	1618	675	472	20	4	108×4.5
FD-39-130/40（過）		1890	1690	675	472	20	4	108×4.5
FD-54-35/10（過）	次高壓	1296	1096	460	322	20	4	57×3.5
FD-54-75/25（過）		1564	1364	560	392	20	4	76×5
FD-100-130/40（過）		1854	1654	675	472	20	4	108×4.5
FD-100-130/65（過）	高壓	2142	1942	675	472	23	4	108×4.5
FD-100-220/60（過）		2142	1942	675	472	23	4	133×10
FD-100-220/85（過）		2466	2266	675	472	23	4	133×10
FD-100-410/100（過）		2646	2446	675	472	23	4	159×10
FD-140-670／100	超高壓	2358	2158	675	472	23	4	133×16
FD-140-420／100		2358	2158	675	472	23	4	133×16
FD-140-670/200（過）		2854	2654	805	565	27	4	233×16
FD-170-1000/200（過）	亞臨界	3100	2900	805	565	27	4	133×18
FD-28-510/610-40（過）	再熱器出口	1854	1654	675	472	20	4	133×10
FD-39-555-1000/100（過）	再熱器出口	2646	2446	675	472	27	4	168×8

消聲器202003 - 副本

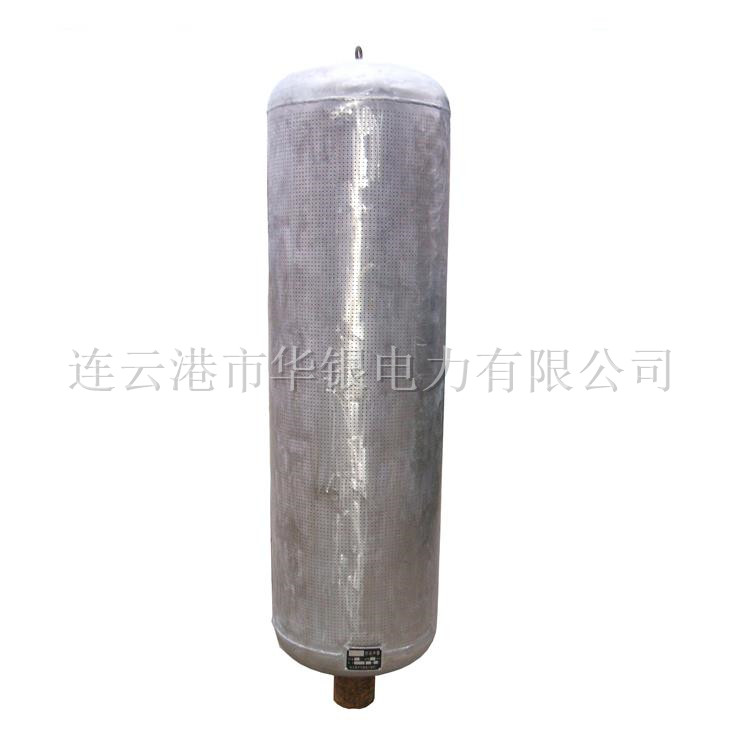

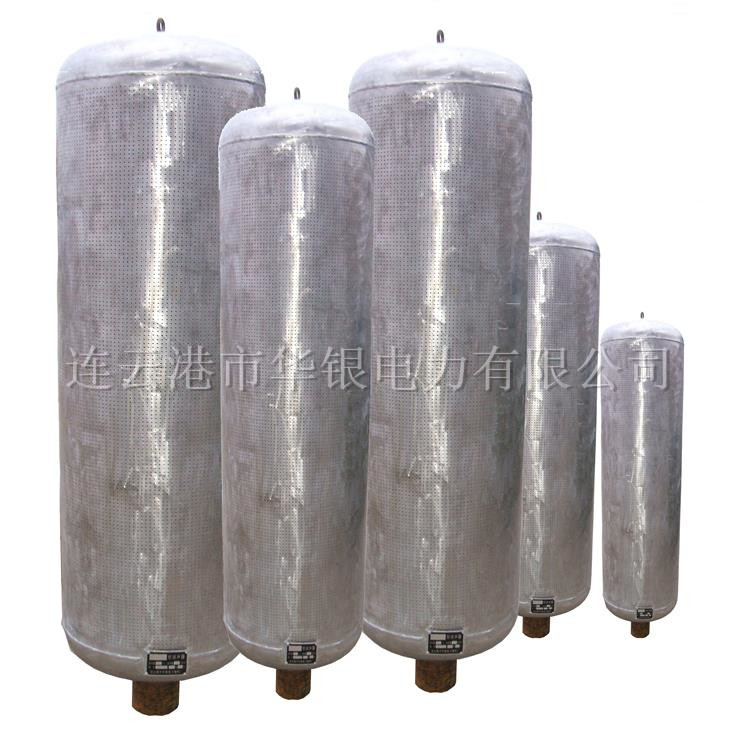

除氧器排汽消聲器小孔型不銹鋼消聲器，也可用碳鋼制作，用于火力發電、化工、冶煉、制氧等行業，各種型號鍋爐、汽機、除氧器、連排、定排等設備的蒸汽排放；安全閥、PCV閥及排氣閥的高溫高壓蒸汽排放；空氣壓縮機及其他氣體的排放

消聲器 (104)

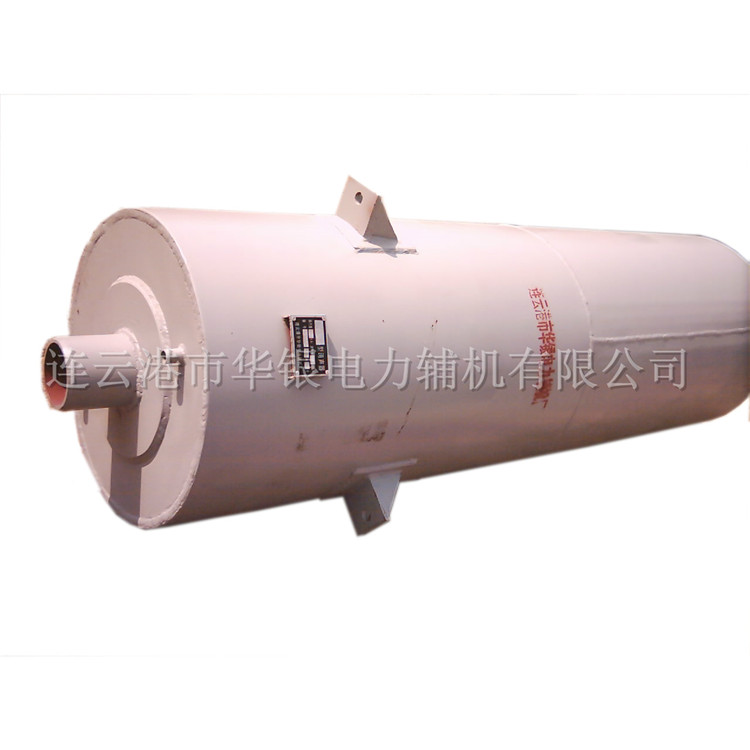

除氧器排汽消聲器抗噴阻復合型消聲器，內有小孔消聲器外加殼體，小孔消聲器采用不銹鋼制作，外殼體采用碳鋼或不銹鋼制作，用于火力發電、化工、冶煉、制氧等行業，各種型號鍋爐、汽機、除氧器、連排、定排等設備的蒸汽排放；安全閥、PCV閥及排氣閥的高溫高壓蒸汽排放；空氣壓縮機及其他氣體的排放

除氧器用抗噴阻復合型消聲器選型表

型號說明：FCY-6-220/8；FCY-抗噴阻復合型除氧器消聲器；6-除氧器壓力6at；220-鍋爐蒸發量220t/h；8-除氧器排氣量8t/h

型號	外型尺寸				底座尺寸				接管規格	配套機組型號
	本體高度	接管高度	外徑	彎管半徑	底座高度	孔距	孔距	孔徑孔數	接管規格
	L	L1	D	R	L2	a	b	?d-n	do×δ
FCY-6-220/8	1700	100	325	300	800	100	410	4-20	76×4	N50
FCY-6-420/15	1700	100	325	300	800	100	410	4-20	89×4	N100、N125
FCY-6-670/24	1900	100	377	350	1000	120	460	4-20	133×4.5	N200
FCY-6-1000/35	2000	150	402	380	1000	140	500	4-23	159×4.5	N300
FCY-6-1000/35	2000	150	402	380	1000	140	500	4-23	159×4.5	N600

③鍋爐點火排汽消聲器選型

我連云港市華銀電力輔機有限公司生產的排汽消聲器系列是按照用戶的蒸汽排放對象及排放要求精心設計的，只有產品與排放對象、蒸汽參數及排放量想符合才能獲得理想的消聲效果。因此，在訂購消聲器時必須提供下列參數：
a、對火力發電廠應提供汽機型號、鍋爐容量你、蒸汽壓力、溫度；
b、使用對象（如用于鍋爐過熱點排放或汽包安全門排放等）；
c、排放量T/H；
d、原有的排汽管外徑、壁厚；
e、如需委托本廠進行安裝設計，則應提供原排汽管路安裝圖。

f、選用小孔型式還是抗噴阻復合型，一般用戶選用抗噴阻復合型消音效果好。

j、選用何種材質及連接方式（焊接或法蘭連接）

對本產品說明書中未列如的型號，用戶可以提供上述有關資料，有本廠代為選型。

④安裝須知：
a、排汽消聲器應垂直于廠房頂安裝，如圖所示，用型鋼支架將消聲器座架與廠房相固定。

b、為增加廠房頂高空的抗風能力，排汽消聲器體采用支撐式支座，為此，排汽消聲器前的排氣管應有一段膨脹彎管以吸收熱脹，如原排汽管段垂直方向已裝有疏水盤，則膨脹彎管要免裝。

c、排汽消聲器體底部均設計有疏水管或疏水孔，應檢查孔口應暢通。
d、排汽管穿出廠房頂平臺的洞口，應有薄鋼板制作防雨罩一只。
e、對安全門，原則上一只安全門配一只消聲器，安全門有單座及雙座兩種，對雙座式可在安裝時將排汽管合并成一根總管與消聲器相連通，但對排汽量較大的雙座式安全門，也可以安裝兩只消聲器。<br
