安全閥排汽噪聲是以中高頻噪聲為主，且消聲同時不能影響安全閥的起跳和回座，所以安全閥排汽消聲器我們采用了通孔噴、注結合阻性的消聲原理，以大孔擴容代替微孔板，在結構上確保安全閥排汽時必須順暢，多層穿孔板吸音，結合阻性消音原理讓蒸汽聲波進入多孔吸聲材料中的無數小孔內，激發多孔材料分子震動，使聲能為了克服摩擦阻力和粘滯力而變成熱能，即達到了理想的消聲效果，更保證了蒸汽順利排除。復合型消聲器中的阻聲片具有良好的吸收中高頻噪音，消音效果更好。安全閥排汽消聲器具有以下優點：

A、消聲量大能滿足《工業企業噪聲衛生標準》的要求。

B、安裝消聲器后不影響安全閥排放流量，能讓安全閥順利起跳和回座。

C、安全閥排汽消聲器的結構性能適應高溫、高壓、大氣流、防銹、防堵。

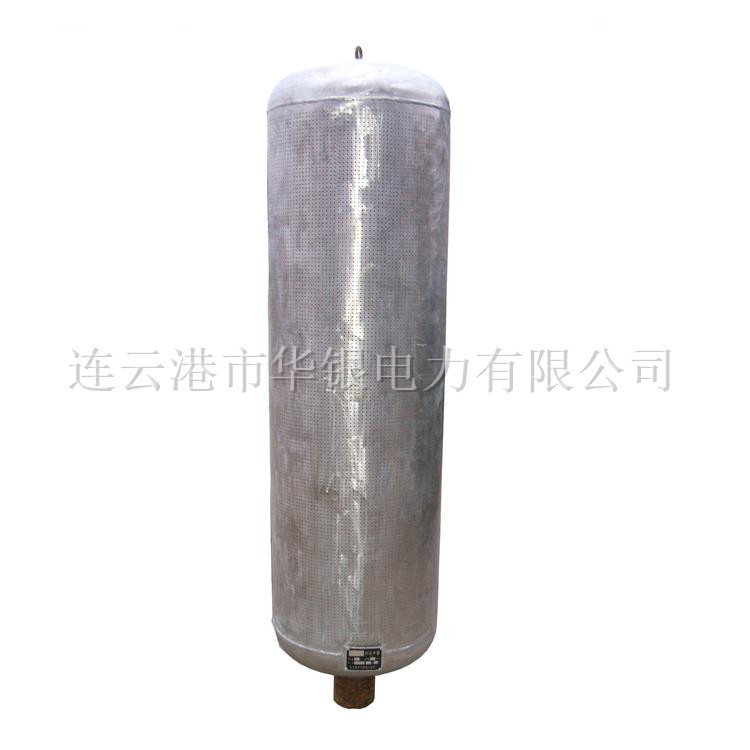

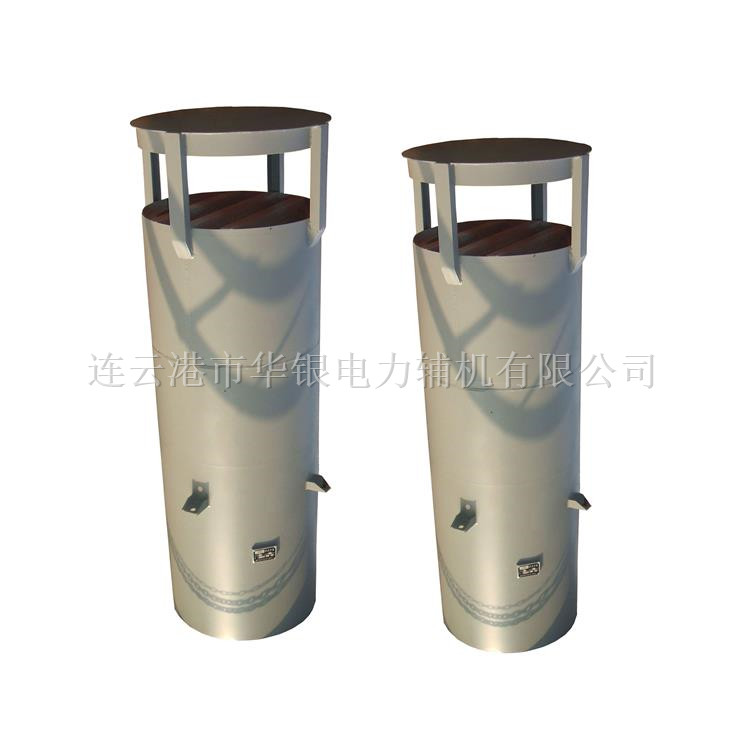

安全閥排汽消聲器

③安全閥排汽消聲器安裝須知

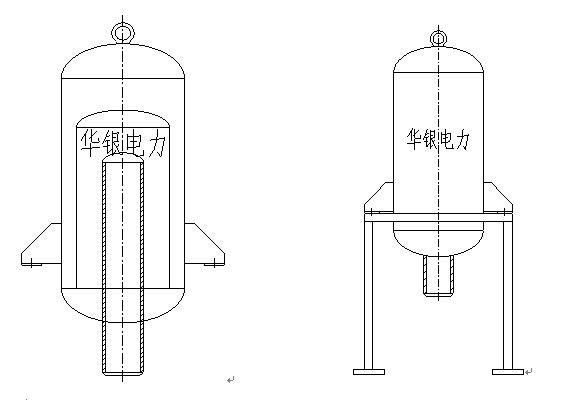

（1）安全閥排汽消聲器應垂直于爐頂安裝，臺圖所示，用型鋼支架將消聲器座架與爐頂相固定。（2）為增加爐頂高空的抗風能力，消聲器本體采用支承式，或在消聲器前的排汽管裝一段膨脹彎管以吸收熱脹。

（3）安全閥排汽消聲器下部的排水口應暢通接到地溝，不應裝配閥門。

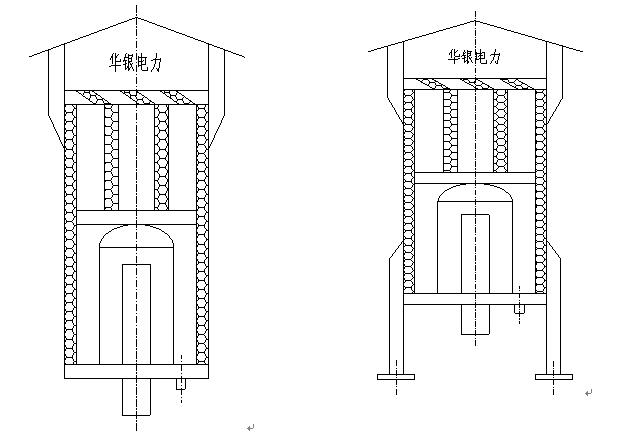

（4）復合式安全閥排汽消聲器裝在爐頂平臺，應用薄板制作防雨罩一只。

（5）安全閥或排汽閥與消聲器這間的排汽管道上應沒有疏水點。

（6）對小孔式消聲器，在安裝前應使排汽管內部無雜物、以防小孔堵塞，如新安裝的鍋爐尚應對排汽管進行沖管，清除管道內的雜物。

（7）對安全門，原則上一只安全門配一只消聲器。

④安全閥排汽消聲器規格型號

小孔型消聲器型號說明如:KAD-205/1.61-15

K-小孔型消聲器A--安全閥排汽消聲器 D--排汽壓力等級（D-低壓，zh-中壓，G-高壓，ch-超高壓，Y-亞臨界） 205--蒸汽溫度 1.61--安全閥啟跳壓力 15-排汽量

規格型號	使用位置	壓力（Mpa）	溫度（℃）	排量（t/h）	參考管徑
KAD-205/1.61-15	汽包	低壓 0.5-2.5	≤ 400	15	89
KAD-185/1.02-20	汽包			20	108
KAD-230/0.8-6	過熱器			6	76
KAD-350/1.45-15	過熱器			15	108
KAD-223/0.49-61	背壓機			61	426
KAZh-261/4.71-10	汽包	中壓 3.82 (12-25MW)	450	10	76
KAZh-267/5.10-25	汽包			25	108
KAZh-450/4.12-7	過熱器			7	76
KAD-450/4.53-40	過熱器			40	108
KAG-325/12.00-100	汽包	高壓 9.81 (25-100MW)	540	100	159
KAG-324/11.76-110	汽包			110	273
KAG-540/10.70-75	過熱器			75	159
KAG-540/10.30-85	過熱器			85	219
KACh-344/15.20-188	汽包	超高壓 13.73 (125MW)	540	188	325
KACh-540/14.80-210	過熱器			210	325
KACh-540/13.73-65	PCV閥(ERV)			65	325
KACh-540/2.68-90	再熱器出口			90	377
KACh-324/2.88-117	再熱器入口			117	426
KACh-360/16.00-180	汽包	超高壓 13.73 (200MW)		180	219
KACh-540/14.85-177	過熱器			180	273
KACh-540/13.78-100	PCV閥(ERV)			100	325
KACh-540/2.60-100	再熱器出口			100	325
KACh-323/3.41-100	再熱器入口			100	377
KAY-366/20.34-269	汽包	壓臨界壓力 18.30 (300MW)	541	269	377
KAY-540/19.13-132	過熱器			132	377
KAY-540/19.07-125	PCV閥(ERV)			125	377
KAY-540/4.55-175	再熱器出口			175	426
KAY-324/4.60-207	再熱器入口			207	426
KAY-366/20.34-269	汽包	壓臨界壓力 18. 08 (600MW)	541	274	426
KAY-540/19.13-132	過熱器			179	377
KAY-540/19.07-125	PCV閥(ERV)			119	325
KAY-540/4.55-175	再熱器出口			198	426
KAY-324/4.60-207	再熱器入口			249	530

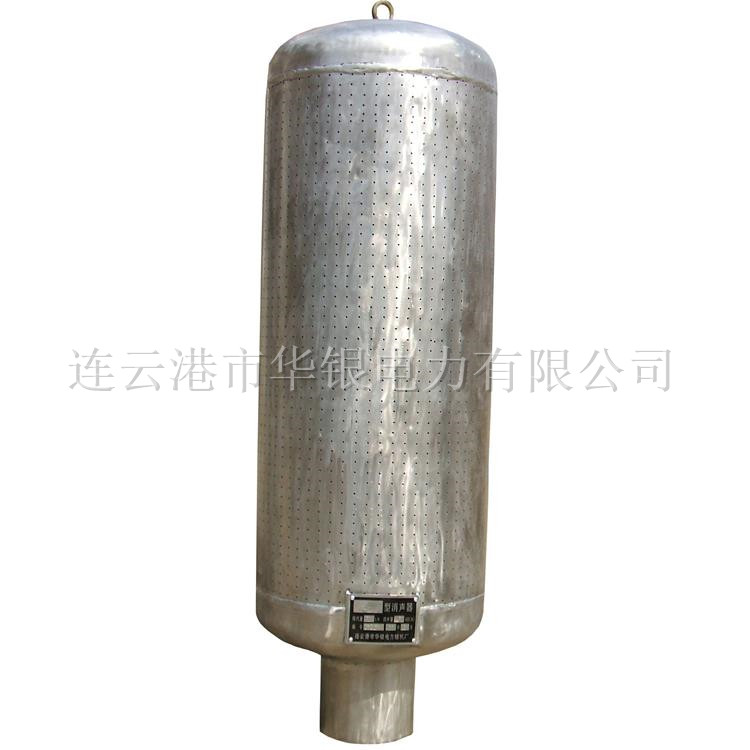

安全閥排汽消聲器

抗噴阻復合型消聲器型號說明如:KAD-205/1.61-15

F-抗噴阻復合型消聲器A--安全閥排汽消聲器 D--排汽壓力等級（D-低壓，zh-中壓，G-高壓，ch-超高壓，Y-亞臨界） 205--蒸汽溫度 1.61--安全閥啟跳壓力 15-排汽量

規格型號	使用位置	壓力（Mpa）	溫度（℃）	排量（t/h）	參考管徑
FAD-205/1.61-15	汽包	低壓 0.5-2.5	≤ 400	15	89
FAD-185/1.02-20	汽包			20	108
FAD-230/0.8-6	過熱器			6	76
FAD-350/1.45-15	過熱器			15	108
FAD-223/0.49-61	背壓機			61	426
FAZh-261/4.71-10	汽包	中壓 3.82 (12-25MW)	450	10	76
FAZh-267/5.10-25	汽包			25	108
FAZh-450/4.12-7	過熱器			7	76
FAD-450/4.53-40	過熱器			40	108
FAG-325/12.00-100	汽包	高壓 9.81 (25-100MW)	540	100	159
FAG-324/11.76-110	汽包			110	273
FAG-540/10.70-75	過熱器			75	159
FAG-540/10.30-85	過熱器			85	219
FACh-344/15.20-188	汽包	超高壓 13.73 (125MW)	540	188	325
FACh-540/14.80-210	過熱器			210	325
FACh-540/13.73-65	PCV閥(ERV)			65	325
FACh-540/2.68-90	再熱器出口			90	377
FACh-324/2.88-117	再熱器入口			117	426
FACh-360/16.00-180	汽包	超高壓 13.73 (200MW)		180	219
FACh-540/14.85-177	過熱器			180	273
FACh-540/13.78-100	PCV閥(ERV)			100	325
FACh-540/2.60-100	再熱器出口			100	325
FACh-323/3.41-100	再熱器入口			100	377
FAY-366/20.34-269	汽包	壓臨界壓力 18.30 (300MW)	541	269	377
FAY-540/19.13-132	過熱器			132	377
FAY-540/19.07-125	PCV閥(ERV)			125	377
FAY-540/4.55-175	再熱器出口			175	426
FAY-324/4.60-207	再熱器入口			207	426
FAY-366/20.34-269	汽包	壓臨界壓力 18. 08 (600MW)	541	274	426
FAY-540/19.13-132	過熱器			179	377
FAY-540/19.07-125	PCV閥(ERV)			119	325
FAY-540/4.55-175	再熱器出口			198	426
FAY-324/4.60-207	再熱器入口			249	530
