鍋爐水取樣冷卻器用于電廠電站、鋼鐵冶煉、化工、紡織，印染等鍋爐房爐水、汽水取樣冷卻化驗，品種系列有：蒸汽取樣冷卻器、爐水取樣冷卻器、給水取樣冷卻器、疏水取樣冷卻器、凝結水取樣冷卻器。鍋爐及熱力系統中的水、蒸汽大都溫度較高,而高溫不便于取樣、不便于測定。取樣冷卻器可以將爐水冷卻到（30-40度）、將蒸汽冷卻成水并冷卻到（30-40度）,便于操作人員安全取樣及達到冷卻介質溫度降到30-40度以下滿足中華人民共和國電力行業DL/T 457—91的標準，達到取樣化驗要求。

鍋爐水取樣冷卻器采用不銹鋼盤管作為冷卻管，取樣冷卻器的冷卻面積可以根據客戶需要設計定做。

二、鍋爐水取樣冷卻器技術要求

1、冷卻水流量在500-700mL/min，冷卻介質溫度可以降到30以下。

2、冷卻管均采用不銹鋼管,不能用碳鋼管或銅管,以免樣品被冷卻管的金屬腐蝕產物污染。

3、冷卻管可設計為單盤管或雙盤管（按介質參數及安裝空間設計）。

4、適用于溫度較高的液體和氣體等介質取樣，具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點，取樣管采用螺旋蛇形盤管結構，并選用優質不銹鋼作為換熱管，具有耐高溫，耐腐蝕，使用壽命長，不污染樣品等特點。根據樣品采集點的分部及集中，設計單臺取樣冷卻器和組合式取樣冷卻器便于同時對蒸汽，爐水，疏水，給水及除氧出水取樣。

5、取樣點分布位置

項目	取樣點名稱	取樣點位置
給水	除氧器給水管道	每根給水箱出口管
給水	省煤器進口給水	省煤器進口
爐水	分段蒸發鍋爐爐水	按鍋爐參數要求
飽和蒸汽	分段蒸發鍋爐飽和蒸汽	按鍋爐參數要求
再熱器	高低溫再熱蒸汽	按鍋爐參數要求
過熱器	過熱蒸汽、減溫器蒸汽	按鍋爐參數要求
凝結水	分段蒸發鍋爐凝結水	凝結水出口
疏水	加熱器疏水	加熱器疏水出口
疏水	疏水箱疏水	疏水箱疏水出口
疏水	暖風器疏水	暖風器疏水出口
生產回水	回水箱回水	每根回水管及出口
減溫水	自制冷凝水	自制冷凝水管

三、鍋爐水取樣冷卻器產品訂貨須知

1、提供取樣介質溫度、壓力、蒸汽、水、汽水混合物

2、冷卻介質溫度、壓力

3、對材質的要求（正常時冷卻管為不銹鋼，外殼體為碳鋼）

4、連接方式及是否需要組合式

5、各進出口連接方式（法蘭、焊接等）。

四、鍋爐水取樣冷卻器產品規格型號

規格型號	不銹鋼盤關內壓力 MP a	適應溫度℃	冷卻面積m2	冷卻水參數
QYL-108/0.22	<10.5	100~580	0.22	水溫<32℃ 水壓0.2~0.8MPa 流量≥1.5t/h
QYL-133/0.26	<10.5	100~580	0.26	水溫<32℃ 水壓0.2~0.8MPa 流量≥1.5t/h
QYL-159/0.52	<10.5	100~580	0.32	水溫<32℃ 水壓0.2~0.8MPa 流量≥1.5t/h
QYL-219/0.38	<10.5	100~580	0.38	水溫<32℃水壓0.2~0.8MPa 流量≥1.5t/h
QYL-254/0.45	<10.5	100~580	0.45	水溫<32℃ 水壓0.2~0.8MPa流量≥1.5t/h
QYL-273/0.54	<10.5	100~580	0.54	水溫<32℃ 水壓0.2~0.8MPa 流量≥1.5t/h
QYL-290/0.66	<10.5	100~580	0.66	水溫<32℃ 水壓0.2~0.8MPa 流量≥1.5t/h
QYL-273/0.69	<10.5	100~580	0.69	水溫<32℃ 水壓0.2~0.8MPa 流量≥1.5t/h
QYL-290/0.72	<10.5	100~580	0.72	水溫<32℃ 水壓0.2~0.8MPa 流量≥1.5t/h

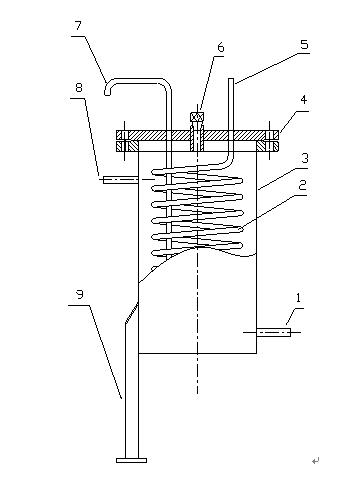

五、鍋爐水取樣冷卻器產品圖片

1、冷卻水進水口 2、冷卻管 3、外殼體 4、本體法蘭 5、冷卻介質進口 6、放氣孔 7、冷卻介質取樣口 8、冷卻水出水口 9、安裝支腿
