一、風機概述
風機是一種通用機械設備，使用范圍很廣，電力、礦山、機械、治金、化工等各行業的生產均離不開風機。 風機在運轉中產生的噪聲常常成為影響工人健康和干擾環境的禍源。特別是鄰近生活區的風機，其進風口和出風 口所輻射出的空氣動力性噪聲，更是污染環境的主要因素，形成公害，是近年來我國工業部門治理噪聲污染的主 要對象之一。
工業用風機，屬連續運轉之設備。國際標準化組約織(ISO) 對此類設備所規定的噪聲標準為≤90分貝，我 國的新標準與此相同，這也是工業企業連續性噪聲達標的依據，但在不采用消聲措施的情況下，風機進、出風口 向環境所射出的噪聲可達110-120分貝，大大超過了達標要求。
二、風機消音器結構原理
連云港市華銀電力輔機有限公司所生產的FJ型風機消音器系列產品：是用于治理風機對環境所形成空氣動力性噪聲的消聲裝置。供類 離心式、軸流式風機進、出風道的消聲之用。
該新型風機消音器是根據阻聲片消聲原理所研制，聲學性能優良，空氣動力性能良好；結構合理，便于安裝 是一種大風量阻性蜂窩式消音器，抗性段采用了多室抗性膠直管道及十字形吸聲片形式，從而保證了在較寬頻范 圍內具有足夠的消聲量。FJ 型消音器結構由許多平行的單元消聲管排列組成，消聲管之間填充多孔吸聲材料。 為減少氣流激發殼壁振動而產生輻射聲，在外殼上設置了加強筋。本產品當用戶按要求安裝后，其極限噪聲級不超過85分貝。本廠還設計生產燃氣輪機，羅茨風機、鼓風機、空壓機及柴油機排氣其等各類用途的消音器。

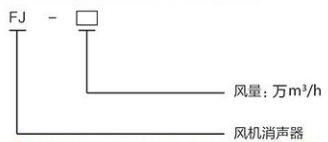

三、風機消音器型號說明
四、風機消聲器技術參數及型號
1、技術參數
主體材質 | A3、304、304L、316、316L |
消聲填料材質 | 多孔性巖棉、不銹鋼纖維、硅酸鋁吸音棉 |
消聲量 | 30-40dB(A) |
螺帽螺栓 | 20#、304、304L、316、316L |
密封墊片 | 丁晴橡膠墊片、聚四氟乙烯墊片、金屬墊片 |
密封面 | 凸面、平面、凹凸面 |
法蘭標準 | HG、GB、HGJ、JB、ANSI、JIS、DIN |
例造檢測標準 | GB12348——90、GB/T14623-93 |
外表 | 碳鋼：防腐油漆/不銹鋼：酸洗處理或防腐油漆 |
2、 型 號
序號 | 型號 | 風量 (萬m3/h) | 公稱尺寸 | 電站鍋爐應用舉例(供訂貨參考) | |
B | H | ||||
1 | FJ-5 | 4-6 | 1.2 | 1.6 | N6型汽輪機、35TH鍋爐送風機進風 |
2 | FJ-7 | 6-7 | 1.2 | 2.4 | N12型汽輪機、60T/H鍋爐送風機進風 |
3 | FJ-10 | 8-12 | 1.6 | 2.4 | N25型汽輪機、120T/H鍋爐送風機進風 |
4 | FJ-13 | 11-15 | 2 | 2.4 | |
5 | FJ-18 | 15-20 | 2.4 | 2.4 | N50型汽輪機、220TH鍋爐送風機進風 |
6 | FJ-20 | 18-23 | 2.0 | 3.4 | |
7 | FJ-23 | 20-25 | 2.0 | 4.0 | N100、N125型汽輪機、400T/H、410TH鍋爐送風機進風 |
8 | FJ-25 | 23-29 | 2.8 | 3.2 | |
9 | FJ-35 | 30-42 | 4.0 | 3.0 | |
10 | FJ-45 | 38-50 | 4.0 | 3.2 | N200型汽輪機、670TH鍋爐送風機進風 |
11 | FJ-50 | 45-60 | 4.8 | 4.0 | |
12 | FJ-60 | 50-70 | 5.2 | 4.0 | N310型汽輪機、1000T/H鍋爐送風機進風 |
13 | FJ-70 | 60-85 | 5.0 | 4.0 | |
14 | FJ-90 | 75-100 | 5.5 | 5.5 | |
15 | FJ-100 | 90-115 | 5.6 | 6.0 | |
五、通風、排氣風機消聲器(消聲器)及風機消聲器訂貨須知
1. 消聲對象及安裝位置，便于本公司為貴廠選擇合適的消音器型號；
2. 接口尺寸，便于貴廠的現場安裝連接；
3. 風量，m3/H、m3/min;
4. 壓力，Pa、KPa、MPa。
